一个小时搞定蓝牙调试助手！！！

项目介绍

      蓝牙调试助手是一个用于蓝牙低功耗（BLE）设备开发和调试的移动应用程序，旨在帮助开发者更高效地进行蓝牙相关项目的调试和分析。

主要功能包括：

1. 蓝牙数据捕获：实时捕获蓝牙设备之间的通信数据，包括连接状态、传输数据等。
2. 数据包分析：解析蓝牙数据包，显示详细信息如信号强度、设备地址、数据内容等。
3. 设备管理：支持对蓝牙设备的扫描、连接、数据收发和断开操作。
4. 实时监控：提供实时的蓝牙设备状态监控，帮助开发者快速定位问题。
5. 配置管理：支持对蓝牙设备的配置参数进行调整和管理。

该工具以图形化界面呈现，操作简单，适用于需要进行蓝牙通信测试和调试的场景。

平台支持

• Android
• iOS

AiFlutter市场链接：蓝牙调试助手App

平台实现步骤

1. 注册登录

打开 低代码平台登录网页 ，使用微信快捷登录或者扫描二维码登录。

2. 创建项目

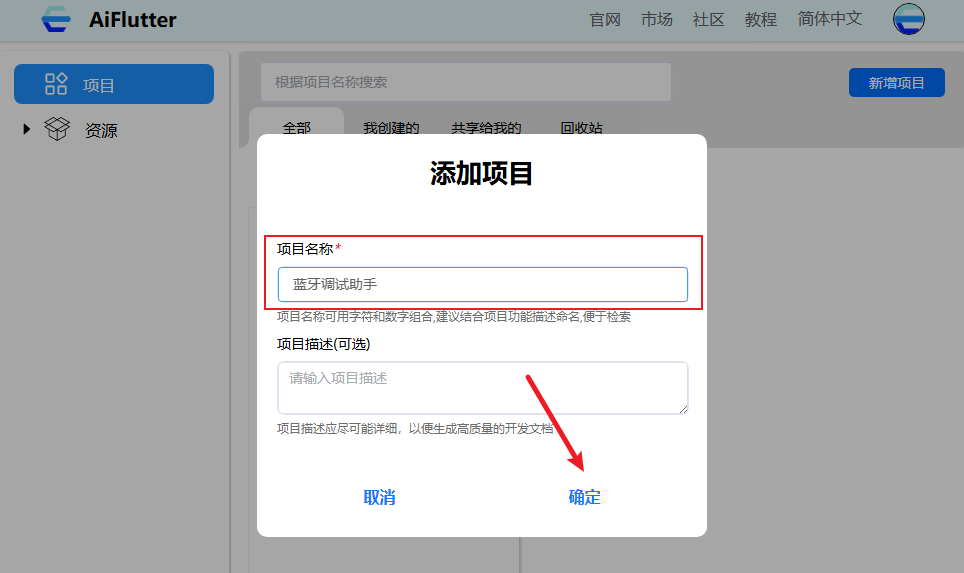

1. 点击【新增项目】->【手动添加】，在平台内部创建项目
2. 在跳出的弹窗中输入项目名称、项目描述，建议结合项目功能描述命名，便于检索
3. 输入完成后点击确定

3. 创建页面

（1）点击已经创建好的项目进入到操作界面，默认会存在一个HomePage页面，操作界面相关详情可查看教程 操作界面

（2）创建三个页面 AddBleDevice、SetBleName、DeviceNetWork

1. 点击【添加页面】 -> 【创建页面】
2. 在跳出的弹窗中输入 页面名称、页面描述
3. 最后点击确定即可

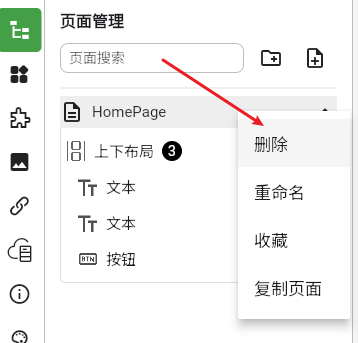

（4）删除HomePage页面，在【页面管理】中右击要删除的页面，并点击【删除】

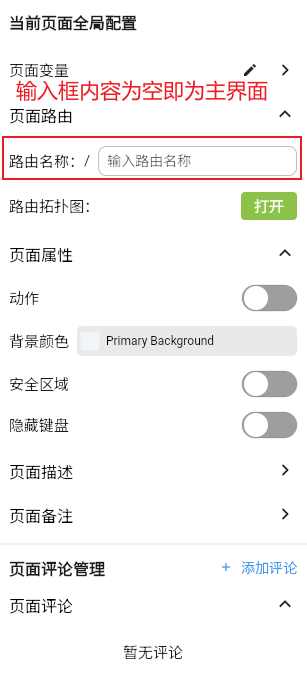

（5）设置AddBleDevice为主页面，在【页面管理】中单击要删除的页面，并在右侧的属性编辑器中设置页面路由为/

4. 页面设计

AddBleDevice页面设计

页面描述

• 在页面初始化时，会依次执行以下操作
  1. 监听蓝牙扫描状态，接收到状态变化后重新构建页面
  2. 蓝牙扫描结果监听，接收到扫描结果后进行存储并重新构建页面
  3. 开始蓝牙扫描，扫描时长8秒
• 连接设备，在设备列表中选择设备进行连接，连接成功后跳转到数据收发页面
• 重新扫描，蓝牙扫描结束后，点击【重新扫描】开始扫描，此时会断开已连接的蓝牙设备

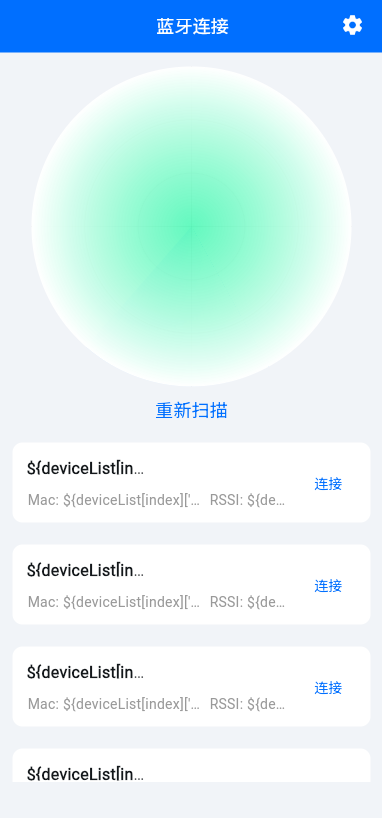

效果图

实现流程

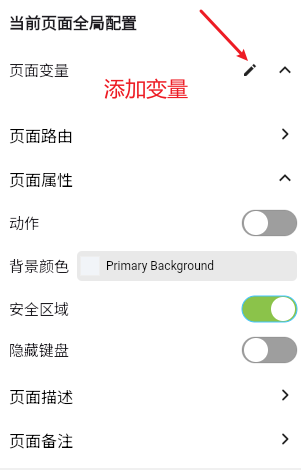

（1）在【页面管理】中单击AddBleDevice页面，在右侧的属性编辑器中添加页面变量

需要定义的变量如下

变量名称	变量类型	是否为数组	默认值	变量描述
devices	Map	是		设备原始数据列表，用来去重
scaning	Bool	否	false	蓝牙扫描状态 true 正在扫描 false 未扫描
deviceList	Map	是		页面显示的设备列表

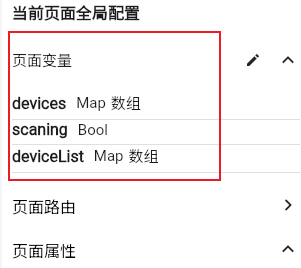

操作成功如下

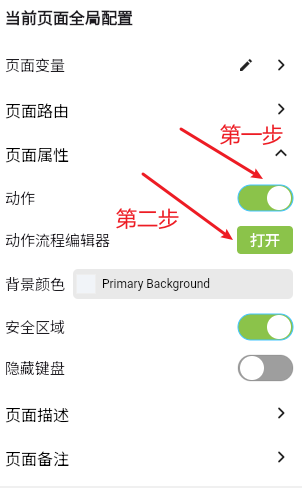

（2）添加页面初始化动作，在右侧的属性编辑器中点击【动作】-> 【打开】

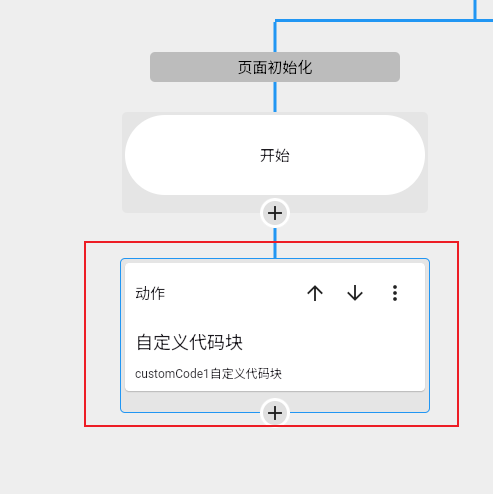

在操作流程编辑器中，页面初始化 事件下点击＋号添加事件，再点击＋号添加动作，信息如下

• 动作类型 --【自定义代码块】，添加customCode1自定义代码块并选择

操作成功如下

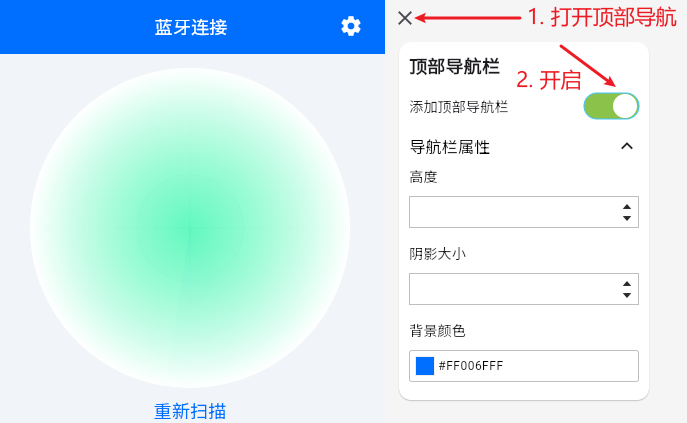

（3）开启顶部导航栏，点击页面编辑窗口右上角的【顶部导航栏】并开启，配置顶部导航栏背景色为 #FF006FFF

• 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到顶部导航栏中间位置中，然后在右侧的属性编辑器中配置属性，属性信息如下：
  • 文本内容蓝牙连接
  • 文本颜色#FFFFFFFF
  • 文本大小18
• 从【小部件面板】-> 【常用元素】中选择按钮小部件拖入到顶部导航栏右侧位置中，然后在右侧的属性编辑器中配置属性，属性信息如下：
  • 按钮宽 40 高40
  • 按钮背景颜色#00C8C8C8
  • 按钮阴影大小0
  • 按钮打开动作流程编辑器，单击 事件下点击＋号添加事件，再点击＋号添加动作，信息如下
    • 动作类型 --【导航】，设置导航到SetBleName页面
  • 从【小部件面板】-> 【基本元素】中选择图标小部件拖入到按钮小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：
    • 图标选择 setting
    • 图标大小 24
    • 图标颜色 #FFFFFFFF

（4）页面内容设计

• 从【小部件面板】-> 【常用元素】中选择容器小部件拖入到页面编辑窗口内的上下布局中，然后在右侧的属性编辑器中配置属性，属性信息如下：

  • 宽 80 高20

  • 背景颜色#00C8C8C8

• 从【小部件面板】-> 【基本元素】中选择雷达小部件拖入到页面编辑窗口内的上下布局中，然后在右侧的属性编辑器中配置属性，属性信息如下：

  • 绑定变量 deviceList

  • 宽320 高320

  • 雷达指针

    • 开启true
    • 指针颜色#FF00478D

  • 背景渐变

    • 开启 true
    • 渐变类型 放射性渐变
    • 过渡点 颜色：#7740FAB0, 过渡点：0 颜色：#FFFFFFFF, 过渡点：1
    • 渐变中心 0,0
    • 渐变半径0.5

  • 水波纹属性

    • 水波纹个数3
    • 水波纹颜色#1CE6ECEC
    • 是否填充 true

  • 扫描目标属性

    • 点的大小 15
    • 点的颜色 #FF3B35B7

  • 操作成功如下

  •

• 再次从【小部件面板】-> 【常用元素】中选择容器小部件 拖入到页面编辑窗口内的上下布局中，然后在右侧的属性编辑器中配置属性，属性信息如下：

  • 宽 无限大 高40

  • 背景颜色#00C8C8C8

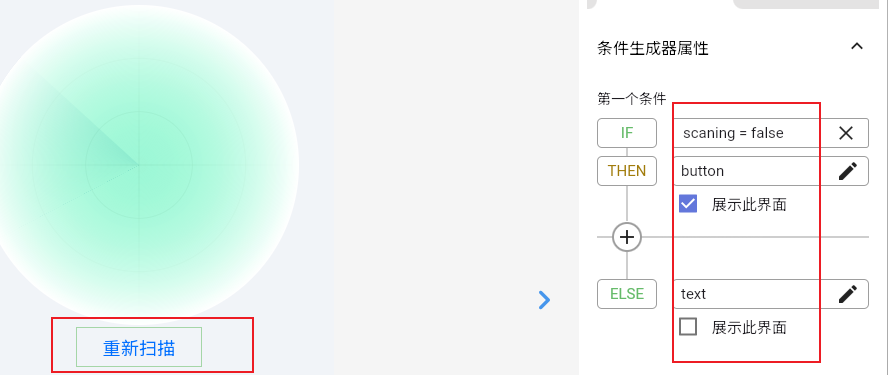

  • 从【小部件面板】-> 【基本元素】中选择 条件生成器小部件 拖入到容器小部件中，然后在右侧的属性编辑器中选择变量scaning，属性信息如下：

    • 条件 scaning = false，勾选展示此界面，从【小部件面板】-> 【常用元素】中选择按钮小部件拖入到条件生成器小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

      • 按钮宽 120 高40
      • 按钮背景颜色#00C8C8C8
      • 按钮阴影大小0
      • 按钮动作面板中打开动作流程编辑器，单击 事件下点击＋号添加事件，再点击＋号添加动作，信息如下
        • 动作类型 --【自定义代码块】，添加customCode2自定义代码块并选择
      • 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到按钮小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

        • 文本内容 重新扫描

        • 字体颜色 #FF006FFF

        • 字体大小 18

        • 字体粗细 500

    • 条件 scaning = true，勾选展示此界面，从【小部件面板】-> 【常用元素】中选择文本小部件拖入到条件生成器小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

      • 文本内容 正在扫描
      • 文本大小 18
      • 字体粗细 500

    • 操作成功如下

    •

• 从【小部件面板】-> 【基本元素】中选择滚动条小部件拖入到页面编辑窗口内的上下布局中

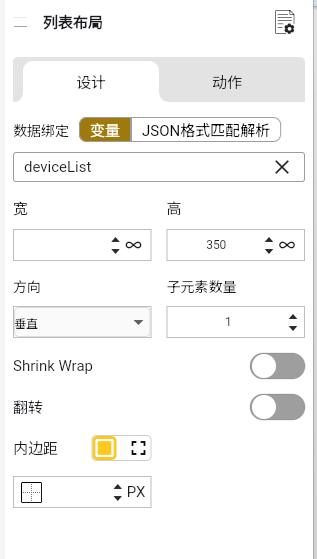

• 从【小部件面板】-> 【布局元素】中选择列表布局小部件拖入到滚动条小部件中

  • 绑定变量 deviceList

  • 宽340 高350

  • 操作成功如下

  •

    • 从【小部件面板】-> 【常用元素】中选择容器小部件拖入到列表布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

      • 宽无限大 高80

      • 背景颜色 #FFFFFFFF

      • 圆角10

      • 内边距10

      • 外边距 上：10 下：10

      • 从【小部件面板】-> 【常用元素】中选择左右布局小部件拖入到容器小部件中

        • 从【小部件面板】-> 【常用元素】中选择上下布局小部件拖入到左右布局小部件中

          • 拖入容器+文本到上下布局小部件中，并设置
            • 文本内容 ${deviceList[index]["name"] == '' ? '未知' : deviceList[index]["name"]}
            • 字体大小 16
            • 字体粗细 700
            • 容器宽 120 高20
            • 容器背景颜色#00C8C8C8
          • 拖入容器+文本到上下布局小部件中，并设置
            • 文本内容 Mac: ${deviceList[index]['mac']} RSSI: ${deviceList[index]["rssi"]}
            • 字体颜色 #FF999999
            • 字体大小 14
            • 字体粗细 500
            • 容器宽 260 高20
            • 容器背景颜色#00C8C8C8

      • 从【小部件面板】-> 【常用元素】中选择按钮小部件拖入到左右布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

        • 宽 60 高40
        • 背景颜色#00C8C8C8

          • 阴影大小0

          • 按钮动作面板中打开动作流程编辑器，单击 事件下点击＋号添加事件，再点击＋号添加动作，信息如下

          • 动作类型 --【自定义代码块】，添加customCode3自定义代码块并选择

          • 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到按钮小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

          • 文本内容 连接

          • 字体颜色 #FF006FFF

          • 字体大小 14

          • 字体粗细 500

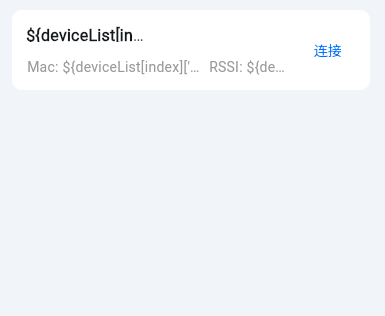

      操作成功如下



      customCode1内容如下

        void function() {
          // 控制雷达扫描的动画
          waterRippleController = AnimationController(
            vsync: this,
            duration: const Duration(seconds: 2),
          );
          radarViewController = AnimationController(
            vsync: this,
            duration: const Duration(seconds: 5),
          );
          // 蓝牙扫描结果处理
          ble.onScanResults(callbackLast: (event) {
            String name = event.advertisementData.advName;
            // 设备名称过滤
            String DEVICE_NAME = StorageUtil().read('DEVICE_NAME') ?? '';
            if ((DEVICE_NAME.isNotEmpty &&
                    (name == '' || !name.contains(DEVICE_NAME))) ||
                devices.contains(event)) {
              return;
            }
            // 去重操作，防止重复设备添加
            devices.add(event);
            if (mounted) {
              setState(() {
                // 添加至设备列表
                deviceList.add({
                  "name": event.device.platformName,
                  "rssi": event.rssi,
                  "mac": "mac",
                  "raw": event
                });
              });
            }
          });
          // 扫描状态处理
          ble.isScaning((event) {
            if (mounted) {
              setState(() {
                scaning = event;
              });
              if (event) {
                waterRippleController?.repeat();
                radarViewController?.repeat();
              } else {
                waterRippleController?.stop();
                radarViewController?.stop();
              }
            }
          });
          // 开始扫描
          ble.status(timeout: const Duration(seconds: 8));
        }

      customCode2内容如下

      function() async {
        EasyLoading.dismiss();
        if (mounted) {
          // 断开蓝牙
          await ble.disconnect();
          setState(() {
            // 清空设备列表
            devices.clear();
          });
          // 重新扫描设备
          ble.status(timeout: const Duration(seconds: 8));
        }
      }

      customCode3内容如下

        void function(index) {
          if (scaning) {
            ble.stopScan();
          }
          EasyLoading.show();
          // 连接蓝牙
          ble.connect(deviceList[index]['raw'].device,
              serviceUUID: StorageUtil().read("serviceUUID") ?? '',
              readCharacteristicUUID:
                  StorageUtil().read("readCharacteristicUUID") ?? '',
              writeCharacteristicUUID:
                  StorageUtil().read("writeCharacteristicUUID") ?? '',
              notifyCallBcak: () async {
            Map<String, dynamic> json = {
              "name": deviceList[index]['name'],
              "id": deviceList[index]['mac']
            };

            await Get.toNamed('/DeviceNetWork', arguments: json);

            EasyLoading.dismiss();
          });
        }

SetBleName页面设计

页面描述

• 蓝牙名称过滤，设置BLE名称后蓝牙只搜索该名称的设备
• 读写UUID，如果不设置蓝牙的读写UUID，则默认向所有的读写UUID发送数据和接收数据

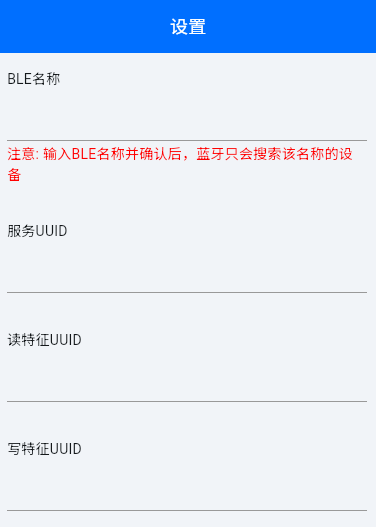

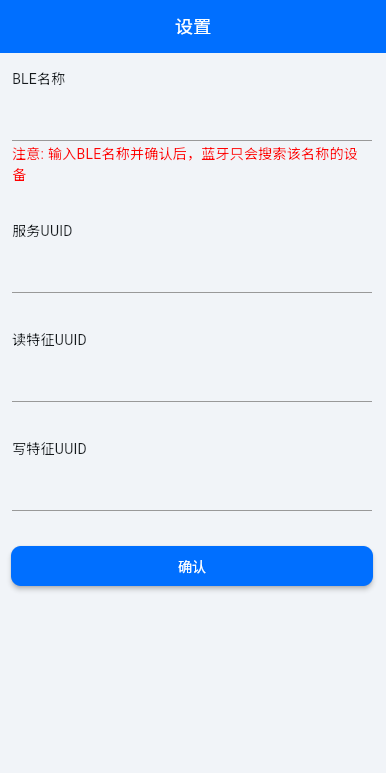

效果图

实现流程

（1）在【页面管理】中单击SetBleName页面，在右侧的属性编辑器中添加页面变量

需要定义的变量如下

• 变量名称	变量类型	是否为数组	默认值	变量描述
  DEVICE_NAME	String	否	${StorageUtil().read("DEVICE_NAME") ?? ''}	设备名称
  serviceUUID	String	否		服务UUID
  readCharacteristicUUID	String	否		读特征UUID
  writeCharacteristicUUID	String	否		写特征UUID

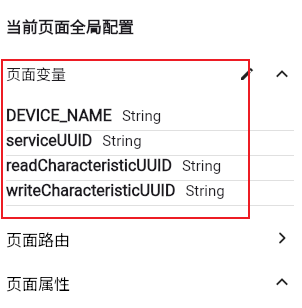

操作成功如下

（2）开启顶部导航栏，点击页面编辑窗口右上角的【顶部导航栏】并开启，配置顶部导航栏背景色为 #FF006FFF

• 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到顶部导航栏中间位置中，然后在右侧的属性编辑器中配置属性，属性信息如下：
  • 文本内容设置
  • 文本颜色#FFFFFFFF
  • 文本大小18

（3）页面内容设计

• 从【小部件面板】-> 【常用元素】中选择容器小部件拖入到页面编辑窗口内的上下布局中，然后在右侧的属性编辑器中配置属性，属性信息如下：

  • 宽 无限大 高600

  • 背景颜色#00C8C8C8

  • 内边距10

  • 从【小部件面板】-> 【常用元素】中选择上下布局小部件拖入到容器小部件中

    • 从【小部件面板】-> 【常用元素】中选择上下布局小部件拖入到上下布局小部件中

      • 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到上下布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：
        • 文本内容BLE名称
      • 从【小部件面板】-> 【常用元素】中选择容器小部件拖入到上下布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：
        • 宽 无限大 高50
        • 背景颜色#00C8C8C8
        • 下边框 宽度 1 颜色 #FF999999 样式 一

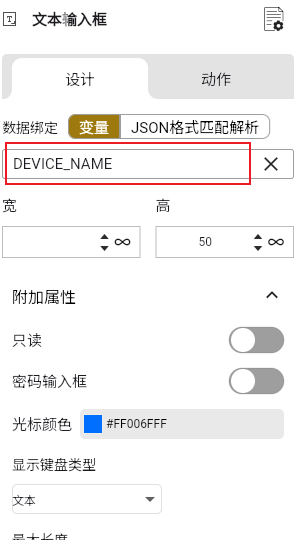

        • 从【小部件面板】-> 【表单元素】中选择文本输入框小部件拖入到容器小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：
          • 数据绑定变量 DEVICE_NAME
          • 光标颜色#FF006FFF
        • 操作成功如下
        •

    • 复制上述上下布局小部件及其子小部件的内容，并粘贴，修改内容如下

      • 文本内容 服务UUID 、读特征UUID 、写特征UUID
      • 绑定变量 serviceUUID 、readCharacteristicUUID 、writeCharacteristicUUID

    • 操作成功如下

    •

    • 从【小部件面板】-> 【常用元素】中选择按钮小部件拖入到上下布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

      • 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到按钮小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

        • 文本内容 确认

        • 字体颜色 #FFFFFFFF

        • 字体大小 14

        • 字体粗细 500

      • 宽 无限大 高40

      • 背景颜色#FF006FFF

      • 阴影大小4

      • 圆角大小10

      • 按钮动作面板中打开动作流程编辑器，单击 事件下点击＋号添加事件，再点击＋号添加动作，信息如下

        • 动作类型 --【自定义代码块】，添加customCode1自定义代码块并选择

customCode1内容如下

void function(){
    StorageUtil().write("DEVICE_NAME", DEVICE_NAME);

    StorageUtil().write("serviceUUID", serviceUUID);
    StorageUtil().write("readCharacteristicUUID", readCharacteristicUUID);
    StorageUtil().write("writeCharacteristicUUID", writeCharacteristicUUID);

    EasyLoading.showSuccess("设置成功");
    Get.back();
}

DeviceNetWork页面设计

页面描述

• 在页面初始化时，会依次执行以下操作
  1. 蓝牙接收数据监听，接收到数据后进行存储并重新构建页面
  2. 蓝牙连接状态监听，如果蓝牙断开连接，则在400ms后回到上一个页面
• 发送数据，用户在输入框中输入16进制数据后点击发送即可

效果图

实现流程

（1）在【页面管理】中单击DeviceNetWork页面，在右侧的属性编辑器中添加页面变量

需要定义的变量如下

变量名称	变量类型	是否是列表	默认值	变量描述
password	Map	是		接收的数据内容
isConnected	Bool	否	false	连接状态
wifiname	String	否		发送数据内容
_getData	Var	否		数据接收流
_connectionSubscription	Var	否		连接状态流
disconnectTimer	Var	否		断开连接定时器

（2）添加页面初始化动作，在右侧的属性编辑器中点击【动作】-> 【打开】

在操作流程编辑器中，页面初始化 事件下点击＋号添加事件，再点击＋号添加动作，信息如下

• 动作类型 --【自定义代码块】，添加customCode1自定义代码块并选择

customCode1内容如下

void function(){

    _connectionSubscription?.cancel();
    _connectionSubscription = ble.connectController.stream.listen((event) {
      if (event is BluetoothConnectionState) {
        if (mounted) {
          setState(() {
            switch (event) {
              case BluetoothConnectionState.connected:
                isConnected = true;
                break;
              case BluetoothConnectionState.disconnected:
                disconnectTimer?.cancel();
                disconnectTimer = Timer(const Duration(milliseconds: 400), () {
                  if (connectStatus == BluetoothConnectionState.disconnected) {
                    //400毫秒后还是未连接才代表断开了连接,回到以前的界面
                    print("400毫秒后还是未连接才代表断开了连接,回到以前的界面");
                    EasyLoading.showError("设备断开了连接");

                    Get.offNamed('/');
                  }
                });

                break;

              default:
            }
          });
        }
      }
    });
    _getData?.cancel();
    _getData = ble.getBleDateController.stream.listen((event) {
      if (event is List<int> && event.length != 0) {
        List<int> newArr = event;
        print("蓝牙发送过来的数据_netWork:$newArr");
        List<String> dataArr = [];
        for (var i = 0; i < newArr.length; i++) {
          var element = newArr[i];
          String str = '';
            str = element.toRadixString(16);
            str = str.length == 1 ? "0$str" : str;
          dataArr.add(str);
        }
         password.add({
          "type":  "接收",
          "data":   dataArr.join(),
          "time": DateFormat("HH:mm:ss").format(DateTime.now()),
        });
         setState(() {});
      }
    });
  }

（3）开启顶部导航栏，点击页面编辑窗口右上角的【顶部导航栏】并开启，配置顶部导航栏背景色为 #FF006FFF

• 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到顶部导航栏中间位置中，然后在右侧的属性编辑器中配置属性，属性信息如下：
  • 文本内容数据收发
  • 文本颜色#FFFFFFFF
  • 文本大小18

（4）页面内容设计

• 从【小部件面板】-> 【常用元素】中选择容器小部件拖入到页面编辑窗口内的上下布局中，然后在右侧的属性编辑器中配置属性，属性信息如下：

  • 宽 无限大 高700

  • 背景颜色#C8C8C800

  • 内边距10

  • 从【小部件面板】-> 【常用元素】中选择上下布局小部件拖入到容器小部件中

    • 拖入 容器+文本 到上下布局小部件中，并设置

      • 文本内容 连接状态: ${isConnected?'已连接': '未连接' }
      • 宽 无限大 高30
      • 背景颜色#00C8C8C8

    • 拖入 容器+文本 到上下布局小部件中，并设置

      • 文本内容 数据收发内容
      • 宽 无限大 高40
      • 背景颜色#00C8C8C8

    • 从【小部件面板】-> 【常用元素】中选择容器小部件拖入到上下布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

      • 宽 无限大 高300
      • 背景颜色#00C8C8C8
      • 从【小部件面板】-> 【布局元素】中选择列表布局小部件拖入到容器小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：
        • 数据变量绑定 password
        • 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到列表布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：
          • 文本内容 ${password[index]['type']}: ${password[index]['data']}

    • 拖入 容器+文本 到上下布局小部件中，并设置

      • 文本内容 发送数据内容
      • 宽 无限大 高40
      • 背景颜色#00C8C8C8

    • 从【小部件面板】-> 【常用元素】中选择容器小部件拖入到上下布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

      • 宽 无限大 高50
      • 背景颜色#00C8C8C8
      • 下边框 颜色 #FF999999 宽度 1 样式 一
      • 从【小部件面板】-> 【表单元素】中选择文本输入框小部件拖入到容器小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：
        • 输入框数据变量绑定 wifiname
        • 输入框光标颜色 #006FFFFF

    • 从【小部件面板】-> 【常用元素】中选择按钮小部件拖入到上下布局小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

      • 从【小部件面板】-> 【常用元素】中选择文本小部件拖入到按钮小部件中，然后在右侧的属性编辑器中配置属性，属性信息如下：

        • 文本内容 发送数据

        • 字体颜色 #FFFFFFFF

      • 宽 200 高40
      • 背景颜色 #FF006FFF
      • 圆角 10
      • 按钮动作面板中打开动作流程编辑器，单击 事件下点击＋号添加事件，再点击＋号添加动作，信息如下
        • 动作类型 --【自定义代码块】，添加customCode2自定义代码块并选择

customCode2内容如下

void function() async {
if (wifiname == null) {
EasyLoading.showError("请输入数据".tr);
return;
}
List<int> intArray = [];
for (int i = 0; i < wifiname.length; i += 2) {
  String hexPair = wifiname.substring(i, i + 2);
  intArray.add(int.parse(hexPair, radix: 16));
}
password.add({"type": "发送", "data": wifiname});
setState(() {});
await ble.writeWithOut(intArray);
}
